LABORATÓRIOS DE ENSAIO

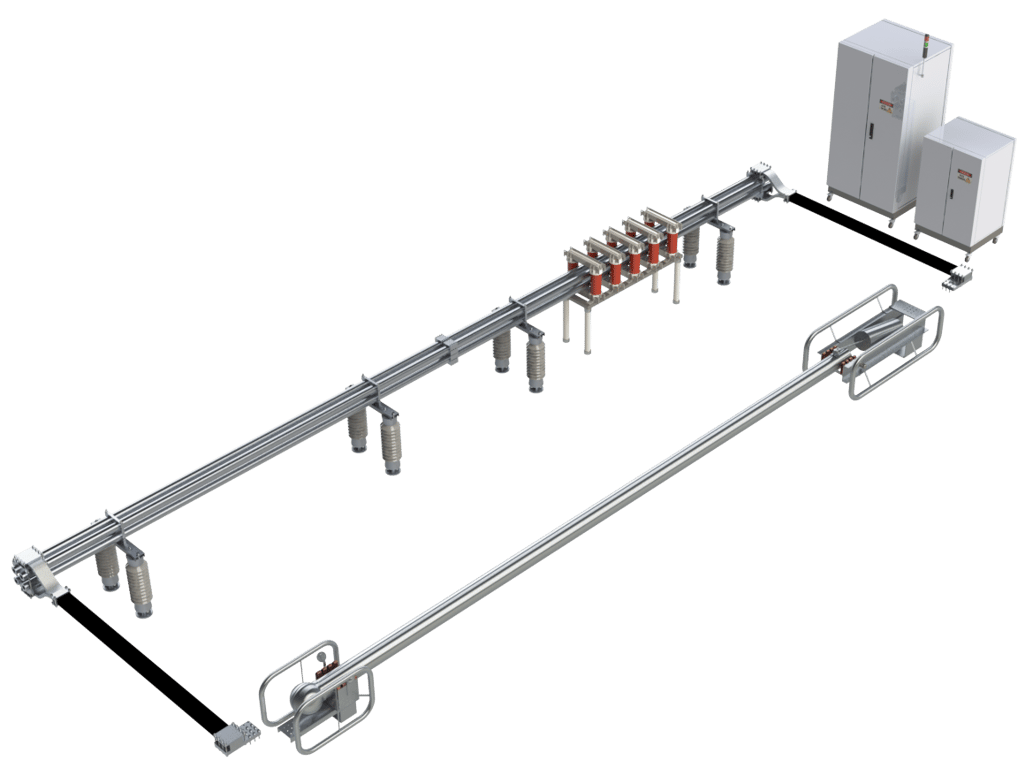

Fonte de alta corrente AC / DC e ciclo térmico

A Fonte de Alta Corrente HVEX é uma solução completa para ensaios elétricos de corrente alternada (AC) e contínua (DC), composta por unidades integradas com software supervisório e hardware de aquisição de dados. Por meio do HVEX Acquisition, são controlados automaticamente ensaios cronometrados, variando de segundos a ciclos diários de aquecimento e resfriamento, com registro completo de histórico e resultados. Essa modularidade garante segurança, precisão e flexibilidade em testes críticos como: Ensaio de ciclo térmico em disjuntores e chaves seccionadoras; Ensaio de elevação de temperatura em terminais, emendas, cabos de média e alta tensão; Testes de endurance térmica em reatores, transformadores, painéis e acessórios de subestações. A HVEX atende às normas nacionais e internacionais de referência: ABNT NBR 5356-2 (ensaios em acessórios de terminais e emendas de alta tensão em cabos) ABNT NBR IEC 60947-2, se aplicável a disjuntores de média tensão, abordando elevação de temperatura segundo item 7.2.2 (até +40 °C acima da temperatura ambiente) ABNT NBR 7102, que define métodos para ensaios sintéticos em disjuntores de alta tensão IEC 62271‑100, norma internacional de disjuntores de alta tensão, orientando execução de testes elétricos e de ciclo térmico IEC 60076, norma geral de transformadores, complementar aos ensaios térmicos de carga. Vantagens Técnicas e Competitivas Controle preciso de corrente e tempo: de segundos a ciclos térmicos completos, repetíveis e documentados; Monitoramento contínuo da temperatura nos disjuntores, chaves, emendas, terminais e cabos — essencial para garantir integridade e confiabilidade operacional; Modularidade do sistema permite escalonamento conforme o tipo de ensaio (laboratorial, em campo, em linha); Cumpre requisitos de segurança e conformidade regulatória, ideal para empresas que precisam operar dentro de normas exigidas pela Aneel e demais entes reguladores.

  • Frete Grátis
  • Garantia de fábrica de 2 anos
  • Dúvidas em suas compras?Pedir Ajuda
  • DatasheetBaixar

Informações Técnicas

Tensão de alimentação
220 V até 2 kA e 380 V de 2 a 10 kA
Potência do inversor de frequência
30 kW até 2 kA e 75 kW até 10 kA
Corrente nominal do inversor de frequencia
78 A a 2 kA e 113 A até 10 kA
Potência dos bancos de capacitores
400 kVAr com todos os estágios acionados
Tensão primária
380 V

Tecnologia integrada para ensaios de alta performance

A fonte de alta corrente da HVEX é uma solução completa e sofisticada para ensaios elétricos avançados. Com unidades funcionais integradas, software supervisório e hardware de aquisição, cada teste se torna uma experiência de precisão e inovação. Automatize os ensaios de aquecimento e ciclos térmicos, facilitando a rotina operacional em laboratórios de testes.

HVEX | Tecnologia integrada para ensaios de alta performance
HVEX | Benefícios e Usabilidade

Benefícios e Usabilidade

  • HVEX | Sistema completo para ensaios de alta corrente
    Sistema completo para ensaios de alta corrente

    Inclui sistema de controle, fonte de alta corrente em corrente alternada ou contínua, software para usuário, ajuste de corrente dinâmica de forma automática (sem a necessidade de operador) temporizada, sistema de coleta de dados como: tensão, corrente, temperatura do objeto sob ensaio e temperatura ambiente.

  • HVEX | Facilidade de operação
    Facilidade de operação

    Controle centralizado em estação de trabalho ou com operação remota. Facilidade de uso através de software dedicado em ambiente amigável, com emissão de relatório em .pdf automático. Estabilização e níveis de corrente programáveis.

  • HVEX | Segurança
    Segurança

    Automatização elevada, alarmes sonoros, relés de proteção, sensores para acesso e aterramento automático.

  • HVEX | Possibilidade de ensaios em corrente alternada ou contínua
    Possibilidade de ensaios em corrente alternada ou contínua

    A fonte de alta corrente possibilita ensaios AC ou DC, dependendo da demanda, permitindo testes em reatores de alisamento, transformadores de instrumentação e disjuntores de corrente contínua até equipamentos para corrente alternada como cabos, transformadores de corrente, terminais, disjuntores, religadores entre outros.

HVEX | https://imagedelivery.net/l1XodOiUMwrotHtpvclI7Q/f950d371-1725-482e-8875-339443bad200/banner2k

Aproveite os benefícios do Shield-X

  • Plataforma Gratuita

    Mantenha um histórico de eventos e receba alertas em tempo real para garantir operações eficientes com Shield-x.

  • Detecção rápida de falhas

    Esteja à frente das falhas com identificação de faltas por superação da corrente de trip ou por variação di/dt.

  • Restabelecimento rápido

    Suas operações fluindo de forma eficiente e minimizando impactos nas falhas de circuitos.

  • Alertas imediatos

    O sistema identifica falhas e envia alertas em tempo real de maneira instantânea, através de lógica operacional.

Diferenciais Exclusivos

Sistema possui aquisição de dados de temperatura integrado até 32 canais, com escolha do intervalo de aquisição. Portanto ao fim do teste, todos os dados de corrente, tensão e temperatura estão disponíveis para emissão de relatórios personalizados.

  • HVEX | ImageControle Inteligente
  • HVEX | ImageOperação simplificada
  • HVEX | ImageMaior segurança
  • HVEX | ImagePrecisão e qualidade
